Cobre-Poliéster
Apantallamiento electromagnético de alta eficacia para aplicaciones críticas
Cobre-Poliéster
El laminado cobre-poliéster (CU/PET) combina la conductividad eléctrica superior del cobre con la resistencia mecánica del film de poliéster, unidas mediante adhesivo de poliuretano poscurado al horno. Frente al aluminio, el cobre ofrece una conductividad un 60% superior, lo que se traduce en una atenuación más eficaz de las interferencias electromagnéticas en aplicaciones donde el nivel de apantallamiento es crítico.
En la construcción de cables de señal, datos y coaxiales, el CU/PET se aplica como pantalla cuando los requisitos de atenuación superan las prestaciones del aluminio-poliéster convencional. La pureza del cobre (>99,5%) garantiza una conductividad consistente a lo largo de toda la longitud del cable, mientras que el soporte de poliéster aporta la resistencia mecánica necesaria para soportar el proceso de encintado sin deformaciones ni roturas.
Disponemos de estructura estándar 18/23 µm (cobre 18 µm + poliéster 23 µm) con espesor total de 44 µm y resistencia a tracción ≥100 MPa según ISO 527. Esta configuración representa el equilibrio óptimo entre eficacia de apantallamiento, flexibilidad del cable terminado y coste del material.
La elección entre cobre-poliéster y aluminio-poliéster depende fundamentalmente del nivel de atenuación requerido y del presupuesto disponible. El CU/PET es la opción técnicamente superior cuando las especificaciones del cable exigen máximo apantallamiento, mientras que el AL/PET resulta más económico para aplicaciones estándar donde el nivel de interferencias es moderado.
Durante el encintado, el CU/PET presenta un comportamiento similar al AL/PET: la capa de poliéster proporciona estabilidad dimensional y el adhesivo poscurado garantiza que no se produzca delaminación durante el proceso de fabricación ni durante la vida útil del cable.
¿Cómo elegir el adecuado?
La selección entre cobre-poliéster y aluminio-poliéster se basa en el equilibrio entre requisitos de apantallamiento y consideraciones económicas. El cobre ofrece prestaciones superiores a un coste más elevado, por lo que su uso se justifica en aplicaciones donde la atenuación es crítica.
| Factor | Cobre-Poliéster | Aluminio-Poliéster |
|---|---|---|
| Conductividad eléctrica | Superior (~60% mayor) | Estándar |
| Eficacia apantallamiento EMI | Máxima | Buena |
| Coste relativo | Mayor | Menor |
| Aplicación típica | Cables de instrumentación crítica, equipos médicos, entornos con alta interferencia | Cables LAN, datos estándar, instalaciones convencionales |
| Cuándo elegir | Especificaciones exigentes, entornos EMI severos, aplicaciones médicas o industriales críticas | Requisitos estándar, optimización de coste |
Especificaciones técnicas
Los valores que se muestran a continuación corresponden a la estructura estándar CU/PET 18/23 y permiten evaluar el comportamiento del material tanto en proceso como en servicio.
| Propiedad | Valor | Método de ensayo |
|---|---|---|
| Espesor cobre | 18 ± 2 µm | DIN 53370 |
| Espesor poliéster | 23 ± 2 µm | DIN 53370 |
| Espesor total | 44 ± 4 µm | DIN 53370 |
| Resistencia tracción | ≥100 MPa | ISO 527 |
| Elongación rotura | ≥13% | ISO 527 |
| Pureza del cobre | >99,5% | — |
| Peso unitario | 250 ± 10% g/m² | Calculado |
| Tipo de unión | Adhesivo poliuretano, poscurado al horno | — |
Los valores mostrados son típicos y no constituyen especificaciones vinculantes.
Variantes disponibles
Estructuras alternativas
- Otras combinaciones de espesor Cu/PET disponibles bajo consulta
- Configuraciones específicas según requisitos de apantallamiento
Color
- Color cobre natural — estándar
Formatos de entrega
El formato de suministro influye directamente en la continuidad del proceso y en la eficiencia del encintado. El material puede suministrarse en distintos formatos y dimensiones adaptadas a cada tipo de máquina y velocidad de producción.

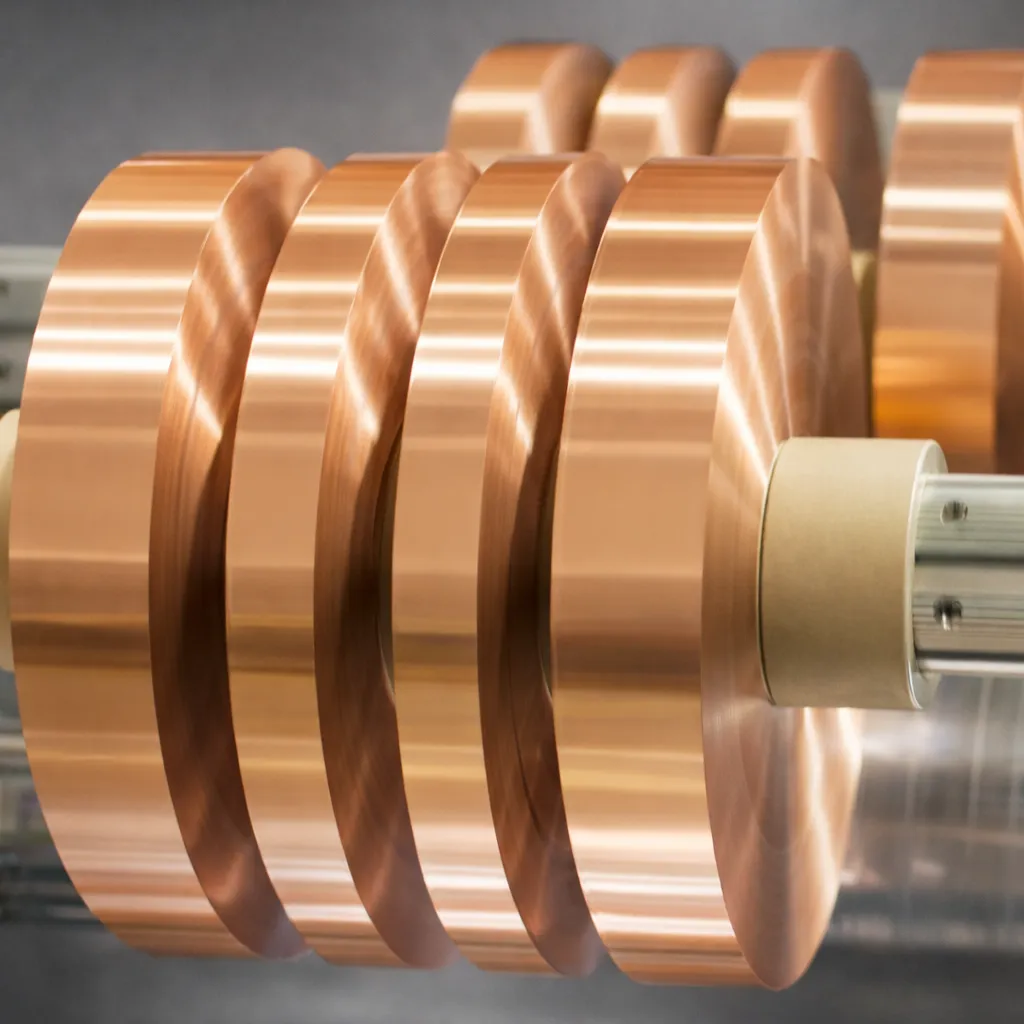

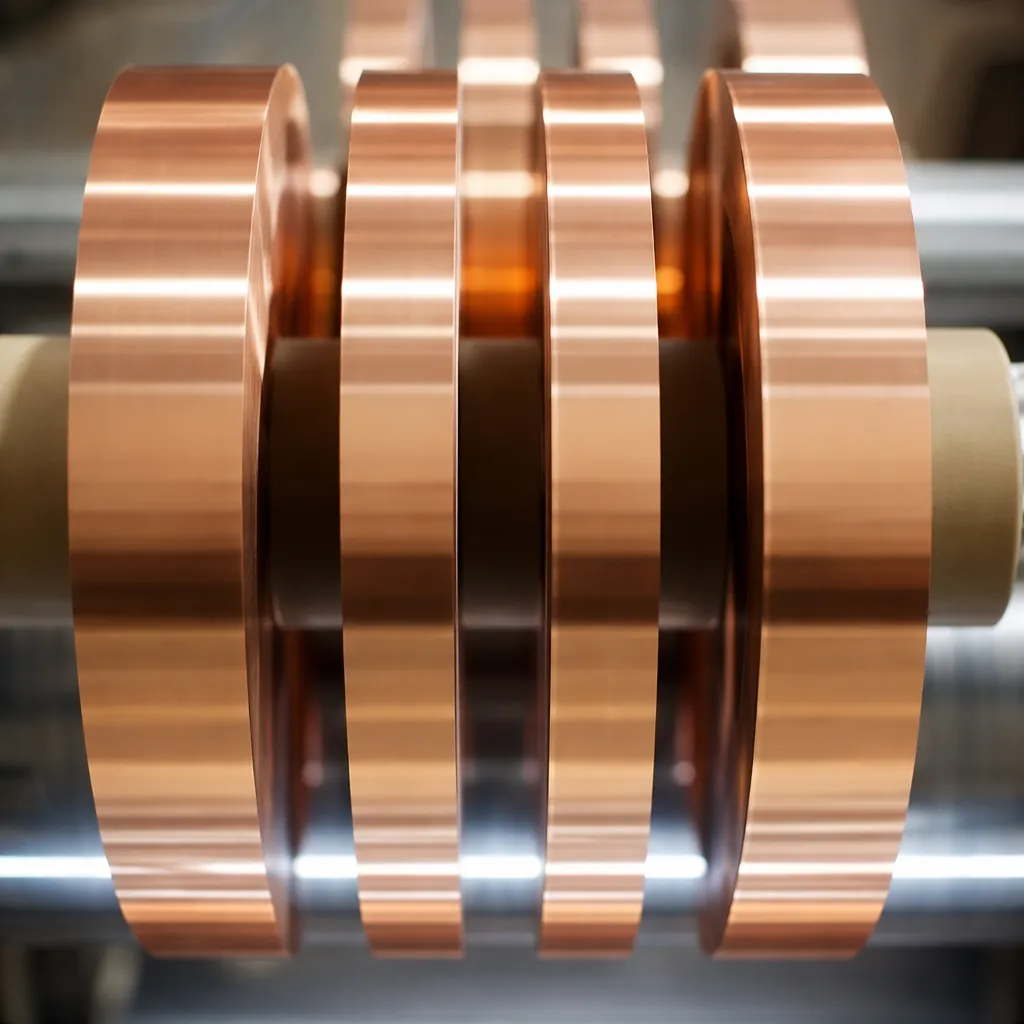

Pad / Roll (galleta)
Bobina plana para encintado convencional
Spool (carrete TWS / STS)
Carrete para alimentación en máquinas de encintado
Otros formatos y dimensiones bajo consulta. Servicio de corte a medida disponible.
