Servicio de Encintado de Mica
Encintado de conductores para cables resistentes al fuego
Protección al fuego directamente sobre el conductor
El encintado de mica aplica una barrera de protección al fuego directamente sobre el conductor de cobre antes de la extrusión del aislamiento. Esta capa de mica permite que el cable mantenga la integridad del circuito durante un incendio, garantizando el funcionamiento de sistemas críticos como alarmas, iluminación de emergencia, ventilación y ascensores durante el tiempo requerido por la normativa aplicable.
Capacidad de Producción
Tipos de Mica Disponibles
Mica Moscovita (Muscovite)
750 - 950 °C| Propiedad | FR80M28 |
|---|---|
| Espesor | 0,110 ± 0,02 mm |
| Peso cinta | 128 ± 15 g/m² |
| Contenido mica | 80 ± 5 g/m² |
| Contenido vidrio | 28 ± 2 g/m² |
| Rigidez dieléctrica | ≥ 1,3 kV/capa |
| Resistencia tracción | ≥ 100 N/10mm |
| Resistencia al fuego | 750 - 950 °C |
Mica Flogopita (Phlogopite)
hasta 1000 °C| Propiedad | FR90P28 | FR120P28 | FR160P28 |
|---|---|---|---|
| Espesor | 0,100 ± 0,02 mm | 0,120 ± 0,02 mm | 0,150 ± 0,02 mm |
| Peso cinta | 135 ± 10 g/m² | 171 ± 11 g/m² | 206 ± 11 g/m² |
| Contenido mica | 90 ± 5 g/m² | 125 ± 5 g/m² | 160 ± 5 g/m² |
| Contenido vidrio | 28 ± 2 g/m² | 28 ± 2 g/m² | 28 ± 2 g/m² |
| Rigidez dieléctrica | ≥ 1,0 kV/capa | ≥ 1,2 kV/capa | ≥ 1,5 kV/capa |
| Resistencia tracción | ≥ 100 N/10mm | ≥ 100 N/10mm | ≥ 100 N/10mm |
| Resistencia al fuego | hasta 1000 °C | hasta 1000 °C | hasta 1000 °C |
Grados de Cinta
Estándar
Encintado general
Alta calidad
Encintado de alta velocidad, secciones de conductor pequeñas
El grado de alta calidad garantiza un proceso de encintado sin problemas a velocidades elevadas, especialmente valorado en secciones de conductor reducidas donde el control de tensión y solapamiento es más exigente.
Proceso de Encintado

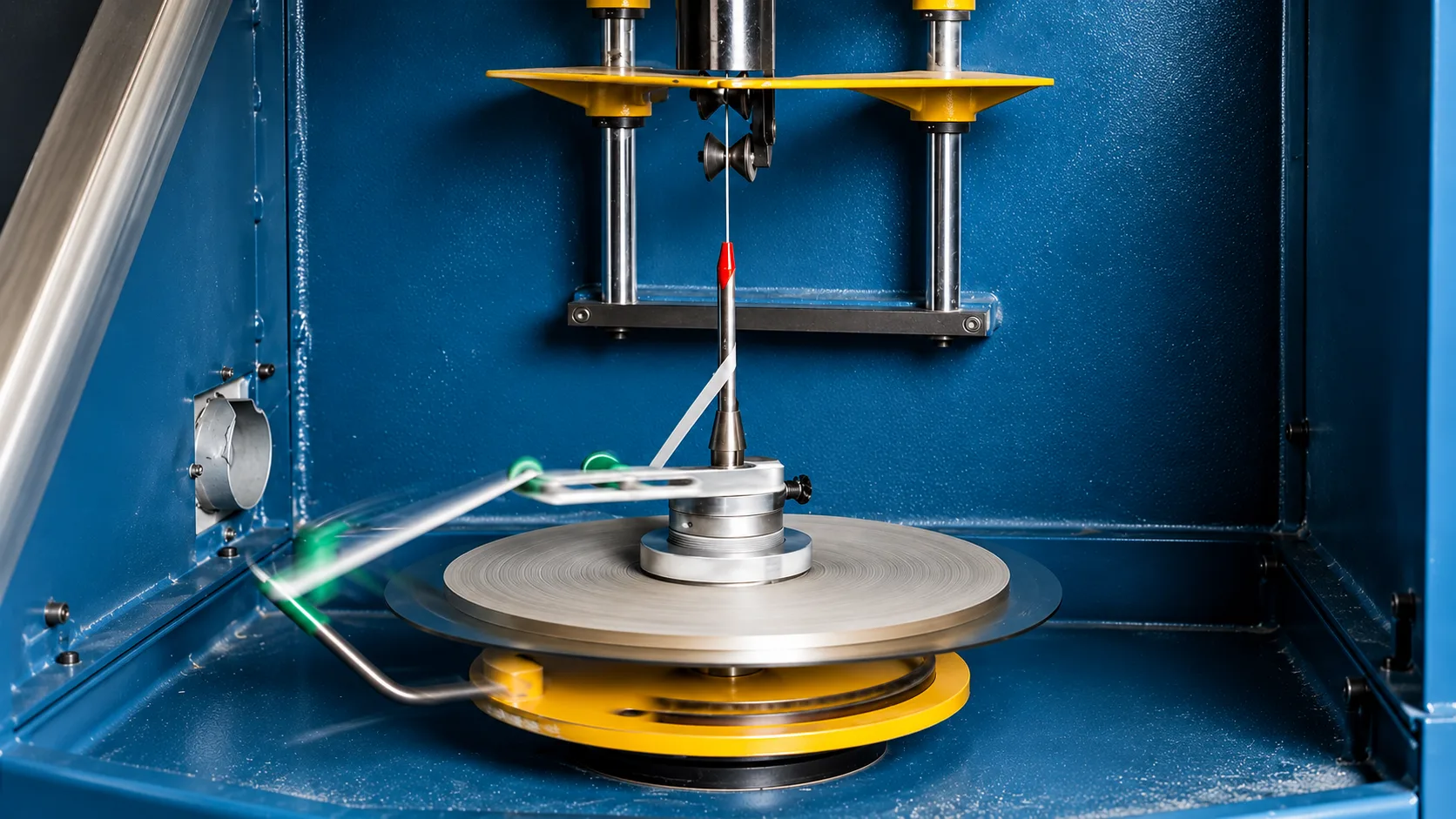

Configuración vertical
Configuración vertical con doble columna: permite encintar dos conductores simultáneamente por línea, duplicando la capacidad efectiva.
Orientación de la cinta
La mica se aplica con el lado de papel de mica en contacto directo con el cobre. Esta orientación asegura la barrera de protección más cercana al conductor.
Capas
Simple o doble capa según requerimientos de la normativa de ensayo y sección del conductor.
Composición de las Cintas
| Componente | Función |
|---|---|
| Papel de mica | Barrera térmica principal (750-1000°C) |
| Tejido de vidrio sin álcalis | Refuerzo mecánico, resistencia a tracción |
| Resina de silicona | Impregnación, flexibilidad, adhesión entre capas |
Propiedades comunes:
- Libres de halógenos y gases tóxicos
- Excelentes propiedades de aislamiento eléctrico a alta temperatura
- Flexibilidad y resistencia a tracción para encintado de alta velocidad
Normativas de Referencia
El encintado de mica permite que los cables cumplan con las normativas de integridad de circuito en caso de incendio. Las normativas más habituales son IEC 60331 (integridad de circuito), EN 50200 (resistencia al fuego con impacto mecánico) y BS 6387 (resistencia al fuego, agua y choque mecánico). La selección de tipo de mica, espesor y número de capas depende de la normativa específica que debe cumplir el cable.
Asistencia Técnica
Ofrecemos asistencia técnica en proyectos nuevos o existentes para la selección del tipo de mica, configuración de encintado y validación según normativa requerida.
¿Necesita encintado de mica para sus conductores?
Indícanos sección del conductor, normativa de resistencia al fuego requerida (IEC 60331, EN 50200, BS 6387 u otra), longitud del lote y plazo de entrega. Asesoramos en la selección de tipo de mica y configuración de encintado.
