Water-Blocking Semiconductora
Bloqueo de agua con control de descargas parciales en cables de alta tensión
Water-Blocking Semiconductora
Las cintas water-blocking semiconductoras (WBSC2S) combinan la capacidad de bloqueo longitudinal de agua con propiedades de conducción eléctrica controlada. El soporte de poliéster no tejido semiconductor, impregnado con polvo de poliacrilato superabsorbente e inhibidor de corrosión, proporciona una resistividad superficial ≤1500 Ω y volumétrica <10⁶ Ω·cm que permite ecualizar el campo eléctrico entre capas y reducir el riesgo de descargas parciales en cables de alta tensión.

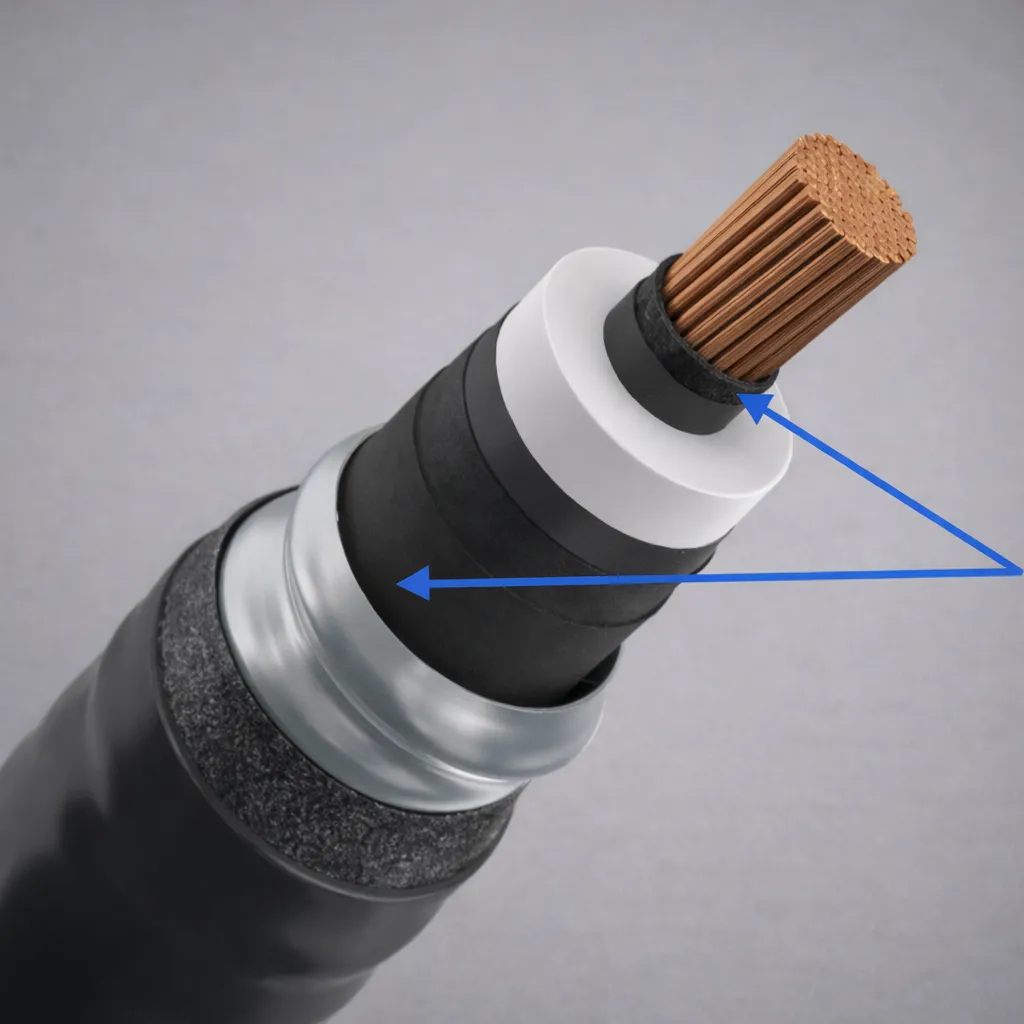

En la construcción de cables de energía AT, las interfaces entre capas con diferentes potenciales eléctricos pueden generar concentraciones de campo que provocan descargas parciales, degradando progresivamente el aislamiento. La cinta WBSC2S, aplicada entre el aislamiento y la pantalla o bajo la armadura, proporciona un camino de conducción controlada que homogeneiza el gradiente de potencial, eliminando los puntos de concentración de campo mientras mantiene la capacidad de bloqueo de agua.
Disponemos de espesores desde 0,25 hasta 0,50 mm con velocidades de hinchado que alcanzan ≥18 mm en 3 minutos para las referencias de mayor gramaje. La estabilidad térmica de 230°C en exposiciones cortas y 90°C en servicio continuo según IEC 216 garantiza la compatibilidad con los procesos de extrusión y reticulación del aislamiento XLPE.
A diferencia de las cintas water-blocking no conductoras (CDZD), las semiconductoras están específicamente diseñadas para cables de media y alta tensión donde el control del campo eléctrico es tan crítico como la protección contra humedad. La aplicación del tratamiento semiconductor en ambas caras (double side) asegura la continuidad eléctrica independientemente de la orientación de la cinta durante el encintado.
El inhibidor de corrosión incorporado protege las superficies metálicas adyacentes —pantalla, armadura o conductor— frente a la degradación por humedad residual o condensación, prolongando la vida útil del cable en instalaciones subterráneas o submarinas donde la exposición a ambientes húmedos es permanente.
¿Cómo elegir el adecuado?
La elección de la referencia adecuada depende del equilibrio entre capacidad de bloqueo, resistencia mecánica y espacio disponible en la construcción del cable. Todas las referencias mantienen las mismas propiedades eléctricas (resistividad superficial ≤1500 Ω, volumétrica <10⁶ Ω·cm), por lo que la selección se basa en criterios mecánicos y de capacidad de absorción.
Serie estándar
| Referencia | Espesor | Gramaje | Resist. tracción | Hinchado 1 min | Hinchado 3 min | Cuándo elegir |
|---|---|---|---|---|---|---|
| WBSC2S-30 | 0,30 ±0,03 mm | 110 ±10 g/m² | ≥30 N/cm | ≥8 mm | ≥12 mm | Cables MT, construcciones estándar |
| WBSC2S-35 | 0,35 ±0,03 mm | 120 ±10 g/m² | ≥35 N/cm | ≥9 mm | ≥13 mm | Equilibrio capacidad/espacio |
| WBSC2S-40 | 0,40 ±0,03 mm | 130 ±10 g/m² | ≥40 N/cm | ≥10 mm | ≥14 mm | Cables AT, mayor protección |
| WBSC2S-50 | 0,50 ±0,03 mm | 160 ±10 g/m² | ≥50 N/cm | ≥12 mm | ≥16 mm | Máxima capacidad, cables EAT |
Serie N (mayor capacidad de hinchado)
| Referencia | Espesor | Gramaje | Resist. tracción | Hinchado 1 min | Hinchado 3 min | Cuándo elegir |
|---|---|---|---|---|---|---|
| WBSC2S-25 | 0,25 ±0,03 mm | 110 ±10 g/m² | ≥25 N/cm | ≥7 mm | ≥10 mm | Espacios reducidos, respuesta rápida |
| WBSC2S-35N | 0,35 ±0,03 mm | 120 ±10 g/m² | ≥35 N/cm | ≥12 mm | ≥15 mm | Alta velocidad de hinchado |
| WBSC2S-40N | 0,40 ±0,03 mm | 140 ±10 g/m² | ≥40 N/cm | ≥12 mm | ≥16 mm | Máxima respuesta, cables críticos |
| WBSC2S-50N | 0,50 ±0,03 mm | 170 ±10 g/m² | ≥50 N/cm | ≥13 mm | ≥18 mm | Máxima protección y velocidad |
Especificaciones técnicas
Los valores que se muestran a continuación corresponden a ensayos realizados según normas internacionales y permiten evaluar el comportamiento del material tanto en proceso como en servicio.
Serie estándar (WBSC2S-30 a WBSC2S-50)
| Propiedad | Método de ensayo | WBSC2S-30 | WBSC2S-35 | WBSC2S-40 | WBSC2S-50 |
|---|---|---|---|---|---|
| Espesor (mm) | ISO 9073-2 | 0,30 ±0,03 | 0,35 ±0,03 | 0,40 ±0,03 | 0,50 ±0,03 |
| Gramaje (g/m²) | ISO 9073-2 | 110 ±10 | 120 ±10 | 130 ±10 | 160 ±10 |
| Resistencia tracción (N/cm, mín.) | ISO 9073-3 | ≥30 | ≥35 | ≥40 | ≥50 |
| Elongación (%, mín.) | ISO 9073-3 | ≥12 | ≥12 | ≥12 | ≥12 |
| Velocidad hinchado 1 min (mm) | GB 450 | ≥8 | ≥9 | ≥10 | ≥12 |
| Velocidad hinchado 3 min (mm) | GB 450 | ≥12 | ≥13 | ≥14 | ≥16 |
| Contenido humedad (%) | ISO 287 | ≤9 | ≤9 | ≤9 | ≤9 |
Serie N (WBSC2S-25 a WBSC2S-50N)
| Propiedad | Método de ensayo | WBSC2S-25 | WBSC2S-35N | WBSC2S-40N | WBSC2S-50N |
|---|---|---|---|---|---|
| Espesor (mm) | ISO 9073-2 | 0,25 ±0,03 | 0,35 ±0,03 | 0,40 ±0,03 | 0,50 ±0,03 |
| Gramaje (g/m²) | ISO 9073-2 | 110 ±10 | 120 ±10 | 140 ±10 | 170 ±10 |
| Resistencia tracción (N/cm, mín.) | ISO 9073-3 | ≥25 | ≥35 | ≥40 | ≥50 |
| Elongación (%, mín.) | ISO 9073-3 | ≥12 | ≥12 | ≥12 | ≥12 |
| Velocidad hinchado 1 min (mm) | GB 450 | ≥7 | ≥12 | ≥12 | ≥13 |
| Velocidad hinchado 3 min (mm) | GB 450 | ≥10 | ≥15 | ≥16 | ≥18 |
Propiedades eléctricas
| Propiedad | Método de ensayo | Valor |
|---|---|---|
| Resistencia superficial | GB 3048 | ≤1500 Ω |
| Resistividad volumétrica | GB 3048 | <10⁶ Ω·cm |
Propiedades térmicas
| Propiedad | Método de ensayo | Valor |
|---|---|---|
| Estabilidad térmica corto plazo | Q/TR.J02.01-2000 | 230°C |
| Estabilidad térmica largo plazo | IEC 216-1990 | 90°C |
Construcción
| Componente | Material |
|---|---|
| Soporte | Poliéster no tejido semiconductor |
| Agente activo | Polvo de poliacrilato superabsorbente |
| Aditivo | Inhibidor de corrosión |
| Tipo | Doble cara semiconductora |
Los valores mostrados son típicos y no constituyen especificaciones vinculantes.
Variantes disponibles
Series
- Serie estándar — equilibrio entre propiedades mecánicas y capacidad de hinchado
- Serie N — mayor velocidad de hinchado para aplicaciones críticas
Alternativa no conductora
- Cintas water-blocking CDZD — cuando no se requiere control de descargas parciales
Formatos de entrega
El formato de suministro influye directamente en la continuidad del proceso y en la eficiencia del encintado. El material puede suministrarse en distintos formatos y dimensiones adaptadas a cada tipo de máquina y velocidad de producción.
Pad / Roll (galleta)

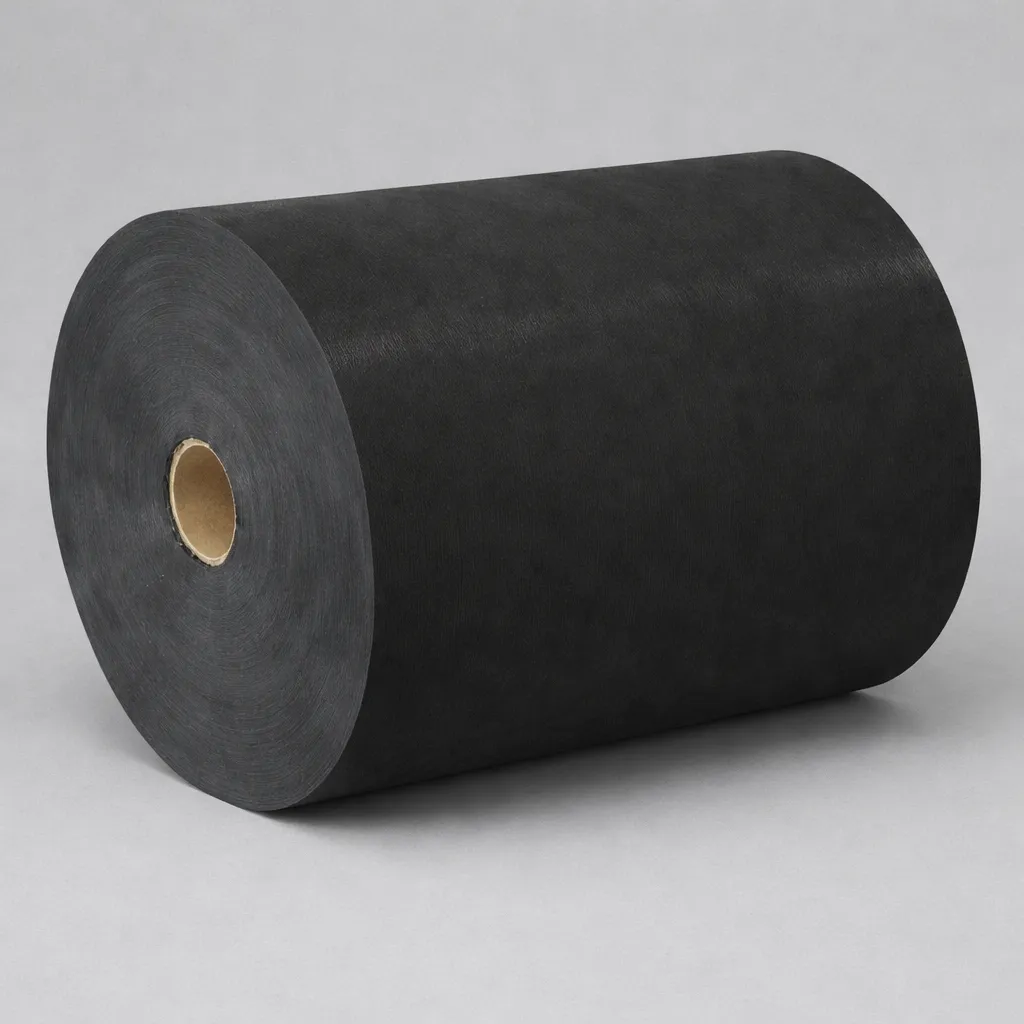

Formato en galleta
Spool (carrete TWS / STS)
Carrete automático
Otros formatos y dimensiones bajo consulta. Servicio de corte a medida disponible.
