Cintas de Mica
Aislamiento para cables resistentes al fuego con integridad de circuito hasta 1000°C
Cintas de Mica
Las cintas de mica son materiales compuestos formados por papel de mica de alta pureza unido a un soporte de tejido de fibra de vidrio sin álcalis, impregnados con resina de silicona de alta resistencia térmica. Esta construcción proporciona una barrera de protección que mantiene la integridad del aislamiento eléctrico durante la exposición al fuego, garantizando la funcionalidad del cable a temperaturas de hasta 1000°C según el tipo de mica seleccionado.

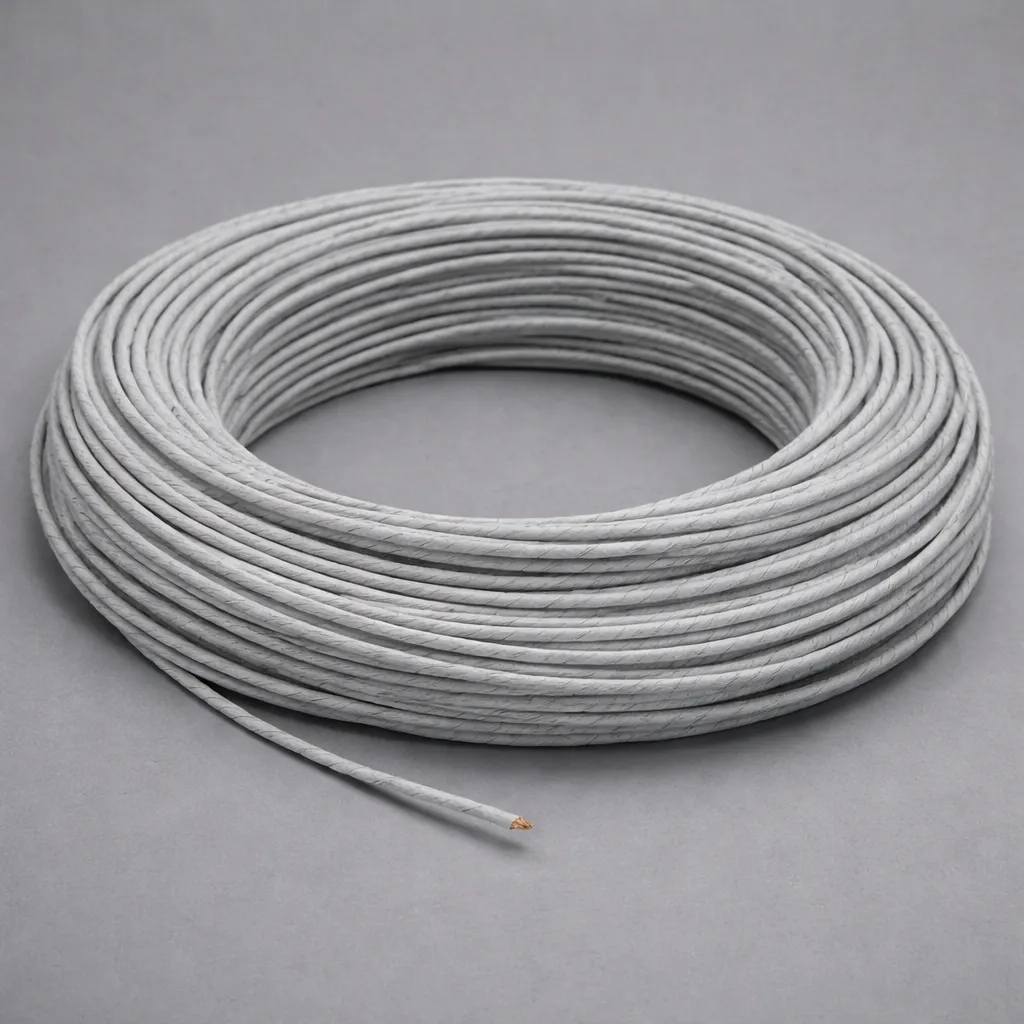

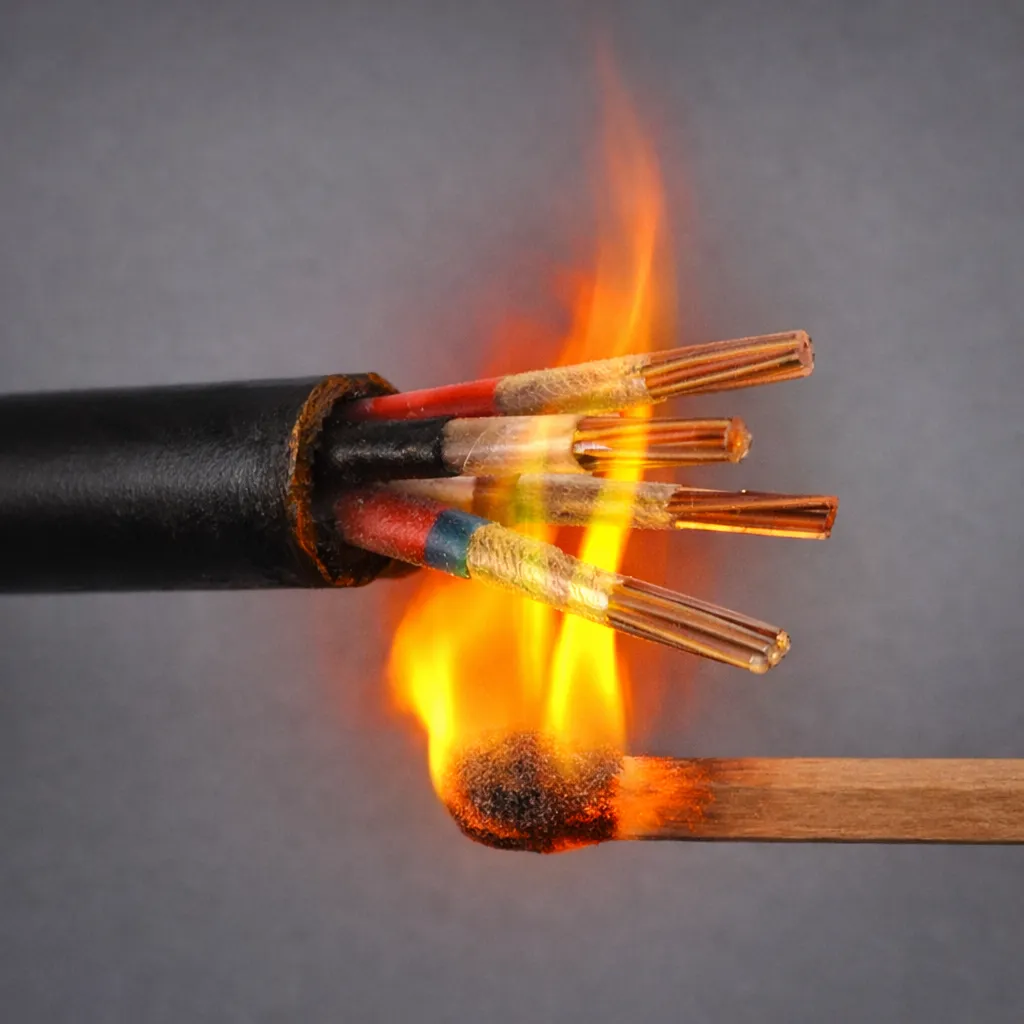

En la construcción de cables resistentes al fuego, la cinta de mica se aplica directamente sobre el conductor con el lado de mica en contacto con el cobre. Durante un incendio, mientras los materiales orgánicos del cable se degradan, la capa de mica mantiene el aislamiento eléctrico entre conductores, permitiendo que los circuitos de seguridad —alarmas, iluminación de emergencia, sistemas de extinción, ventilación de humos— continúen operativos durante el tiempo necesario para la evacuación.
Disponemos de dos tipos de mica según el mineral de origen: moscovita calcinada (750-950°C) y flogopita (hasta 1000°C). La moscovita ofrece mayor rigidez dieléctrica a un coste optimizado, mientras que la flogopita proporciona mayor resistencia térmica y flexibilidad para normativas con ensayos a temperaturas superiores o tiempos de exposición más prolongados.
Todas nuestras cintas de mica son libres de halógenos y gases tóxicos, cumpliendo los requisitos de baja emisión de humos exigidos en instalaciones donde la protección de las personas es prioritaria. La resistencia a tracción ≥100 N/10mm garantiza un encintado sin roturas incluso a alta velocidad, permitiendo productividades elevadas en líneas de fabricación automatizadas.
Fabricamos en dos grados según las exigencias del proceso de encintado: grado estándar para aplicaciones generales y grado de alta calidad para encintado a alta velocidad y secciones de conductor pequeñas donde la manipulación del material es más exigente.
¿Cómo elegir el adecuado?
La elección entre moscovita y flogopita depende fundamentalmente de la temperatura de ensayo especificada en la normativa aplicable y de las características del proceso de encintado. La flogopita ofrece prestaciones superiores a mayor coste, mientras que la moscovita resulta más económica para ensayos hasta 950°C.
Moscovita vs. Flogopita
| Factor | Mica Moscovita | Mica Flogopita |
|---|---|---|
| Temperatura máxima | 750 - 950°C | Hasta 1000°C |
| Rigidez dieléctrica | Mayor (≥1,3 kV/capa) | Estándar (≥1,0-1,5 kV/capa según ref.) |
| Flexibilidad | Estándar | Mayor |
| Coste relativo | Menor | Mayor |
| Cuándo elegir | Ensayos hasta 950°C, buena relación coste/prestaciones | Normativas con ensayos a 1000°C, tiempos de exposición largos |
Selección por normativa
| Normativa | Temperatura ensayo | Mica recomendada |
|---|---|---|
| IEC 60331 | 750°C - 950°C | Moscovita o Flogopita |
| EN 50200 | 830°C - 950°C | Moscovita o Flogopita |
| BS 6387 Cat. C | 950°C | Moscovita o Flogopita |
| BS 6387 Cat. W | 650°C + agua | Flogopita (mayor resistencia) |
| EN 45545 (ferroviario) | Variable según HL | Según requisito específico |
Especificaciones técnicas
Los valores que se muestran a continuación corresponden a ensayos realizados según métodos internos y permiten evaluar el comportamiento del material tanto en proceso como en servicio.
Mica Moscovita — FR80M28
| Propiedad | Valor | Unidad |
|---|---|---|
| Espesor | 0,110 ±0,02 | mm |
| Peso de cinta | 128 ±15 | g/m² |
| Contenido de mica | 80 ±5 | g/m² |
| Contenido de vidrio | 28 ±2 | g/m² |
| Contenido de aglomerante | 20 ±3 | g/m² |
| Rigidez dieléctrica | ≥1,3 | kV/capa |
| Resistencia tracción | ≥100 | N/10mm |
| Temperatura de servicio | 750 - 950 | °C |
Mica Flogopita — Serie 28GS
| Propiedad | FR90P28 | FR120P28 | FR160P28 |
|---|---|---|---|
| Espesor (mm) | 0,100 ±0,02 | 0,120 ±0,02 | 0,150 ±0,02 |
| Peso de cinta (g/m²) | 135 ±10 | 171 ±11 | 206 ±11 |
| Contenido de mica (g/m²) | 90 ±5 | 125 ±5 | 160 ±5 |
| Contenido de vidrio (g/m²) | 28 ±2 | 28 ±2 | 28 ±2 |
| Contenido de aglomerante (g/m²) | 17 ±3 | 18 ±4 | 18 ±4 |
| Rigidez dieléctrica (kV/capa) | ≥1,0 | ≥1,2 | ≥1,5 |
| Resistencia tracción (N/10mm) | ≥100 | ≥100 | ≥100 |
| Temperatura de servicio (°C) | Hasta 1000 | Hasta 1000 | Hasta 1000 |
Construcción
| Componente | Material |
|---|---|
| Papel de mica | Moscovita calcinada o Flogopita |
| Soporte | Tejido de fibra de vidrio sin álcalis |
| Aglomerante | Resina de silicona de alta resistencia |
| Halógenos | Libre de halógenos |
| Gases tóxicos | Libre de gases tóxicos |
Almacenamiento
Mínimo 12 meses en condiciones estándar de almacenamiento, embalaje original (20°C).
Los valores mostrados son típicos y no constituyen especificaciones vinculantes.
Variantes disponibles
Tipo de mica
- Moscovita calcinada — 750-950°C, mayor rigidez dieléctrica
- Flogopita — hasta 1000°C, mayor flexibilidad
Grados de fabricación
- Grado estándar — encintado general
- Grado de alta calidad — encintado a alta velocidad, secciones de conductor pequeñas
Contenido de mica
- 80 g/m² (FR80M28) — moscovita estándar
- 90 g/m² (FR90P28) — flogopita básica
- 125 g/m² (FR120P28) — flogopita reforzada
- 160 g/m² (FR160P28) — flogopita máxima protección
Formatos de entrega
El formato de suministro influye directamente en la continuidad del proceso y en la eficiencia del encintado. El material puede suministrarse en distintos formatos y dimensiones adaptadas a cada tipo de máquina y velocidad de producción.
Pad / Roll (galleta)
Formato en galleta para líneas de encintado
Spool (carrete TWS / STS)
Carrete para líneas de encintado automático
Otros formatos y dimensiones bajo consulta. Servicio de corte a medida disponible.
Sectores de aplicación
¿Necesitas asesoramiento técnico?
Nuestro equipo técnico está disponible para ayudarte a seleccionar el material óptimo para tu aplicación. Con más de 25 años de experiencia en materiales de mica para la industria del cable, ofrecemos asistencia técnica en proyectos nuevos o existentes.
Corte a medida
Hasta 1200 mm ancho, tolerancia ±0,50 mm
Ver servicio
Spooleado
Conversión pad a spool TWS/STS
Ver servicio
Encintado de mica
5 líneas verticales de doble columna, 80 km/día de capacidad
Ver servicioProcesamos material de nuestro stock o material suministrado por el cliente. Además, ofrecemos servicio de encintado de conductores con mica para fabricantes de cables resistentes al fuego.
¿Necesita asesoramiento técnico?
Nuestro equipo técnico está disponible para ayudarle a seleccionar el material óptimo para su aplicación.
Stock local en Barcelona · Entrega inmediata en España y Portugal
