Aluminio Puro 1070A
Pantalla metálica para cables de media y alta tensión
Aluminio Puro 1070A
La cinta de aluminio puro 1070A es un material recocido de alta pureza que proporciona apantallamiento electromagnético, protección contra cortocircuito y refuerzo mecánico en cables de media y alta tensión. Su resistividad eléctrica de 0,0281 µΩ/mm garantiza una conductividad uniforme a lo largo de toda la pantalla, permitiendo la correcta evacuación de corrientes de falta y el funcionamiento seguro de las protecciones del sistema.
En la construcción de cables de energía, el aluminio puro se aplica como pantalla metálica sobre el aislamiento o sobre el conjunto de fases, proporcionando un camino de baja impedancia para las corrientes de cortocircuito. A diferencia del aluminio laminado con poliéster, la cinta de aluminio puro soporta las solicitaciones térmicas y mecánicas de un cortocircuito sin degradación del material de soporte, lo que la hace indispensable en construcciones de media y alta tensión donde la integridad de la pantalla es crítica.
Disponemos de espesores desde 200 hasta 500 µm con resistencia a tracción ≥60 MPa y elongación ≥15% según ASTM D882/EN13999. Esta gama permite seleccionar el espesor óptimo en función de la corriente de cortocircuito prevista, el tiempo de despeje de la protección y los requisitos mecánicos de la instalación.
En cables submarinos, el aluminio puro aporta además resistencia al impacto y a la compresión, protegiendo las capas interiores del cable frente a las solicitaciones mecánicas durante el tendido y la operación en el lecho marino. El espesor se selecciona en función de la profundidad de instalación y de las condiciones del fondo.
El proceso de recocido confiere al material la ductilidad necesaria para soportar el conformado durante la fabricación del cable sin fisuras ni grietas, manteniendo la continuidad eléctrica de la pantalla incluso en radios de curvatura reducidos.
¿Cómo elegir el adecuado?
La elección del espesor adecuado depende fundamentalmente de la corriente de cortocircuito que debe soportar la pantalla y del tiempo de despeje de las protecciones. A mayor espesor, mayor capacidad de absorción de energía durante el cortocircuito, pero también mayor rigidez del cable terminado.
| Referencia | Espesor | Tolerancia | Aplicación típica | Cuándo elegir |
|---|---|---|---|---|
| AL200 (1070A) | 200 µm | ±12 µm | Cables MT hasta 36 kV | Corrientes de falta moderadas, máxima flexibilidad |
| AL300 (1070A) | 300 µm | ±18 µm | Cables MT/AT hasta 72 kV | Equilibrio protección/flexibilidad |
| AL400 (1070A) | 400 µm | ±24 µm | Cables AT hasta 145 kV | Alta capacidad de cortocircuito |
| AL500 (1070A) | 500 µm | ±25 µm | Cables AT, submarinos | Máxima protección, solicitaciones severas |
Especificaciones técnicas
Los valores que se muestran a continuación corresponden a ensayos realizados según normas internacionales y permiten evaluar el comportamiento del material tanto en proceso como en servicio.
| Propiedad | Valor | Método de ensayo |
|---|---|---|
| Aleación | 1070A | — |
| Estado | Recocido | — |
| Resistencia tracción | ≥60 MPa | ASTM D882 / EN13999 |
| Elongación rotura | ≥15% | ASTM D882 / EN13999 |
| Resistividad eléctrica | 0,0281 µΩ/mm | Interno |
Referencias disponibles
| Propiedad | Espesor nominal (µm) | Tolerancia (µm) |
|---|---|---|
| AL200 (1070A) | 200 | ±12 |
| AL300 (1070A) | 300 | ±18 |
| AL400 (1070A) | 400 | ±24 |
| AL500 (1070A) | 500 | ±25 |
Los valores mostrados son típicos y no constituyen especificaciones vinculantes.
Variantes disponibles
Aleaciones alternativas
- 1050
- 1145
- 1200
- Temper H0
Estados de recocido
- Diferentes grados de recocido según requisitos de conformado y aplicación
Consultar disponibilidad y especificaciones para aleaciones y temples alternativos.
Formatos de entrega
El aluminio puro se suministra en bobinas jumbo optimizadas para alimentación continua en líneas de fabricación de cable de alta tensión. Los formatos están diseñados para minimizar empalmes y maximizar la productividad.

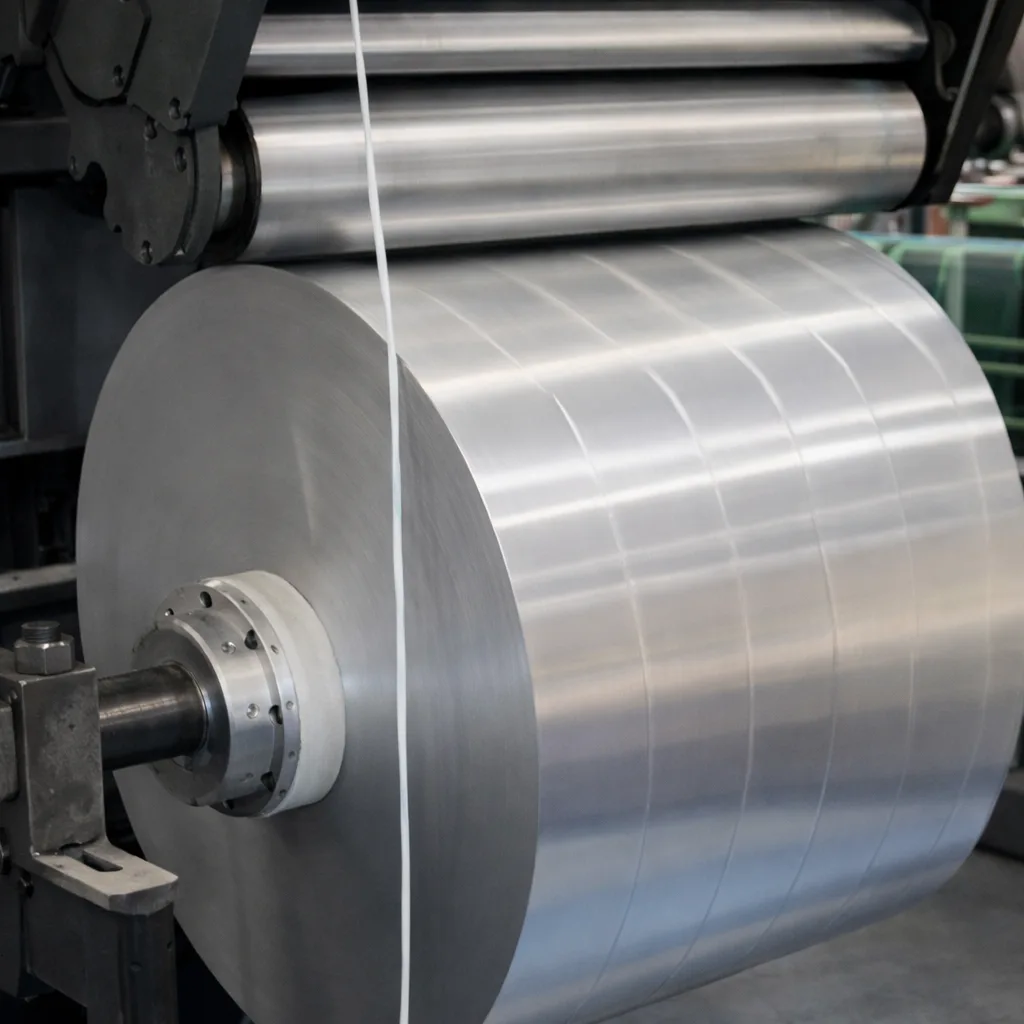

Bobina Jumbo
Bobina para alimentación continua en líneas de fabricación

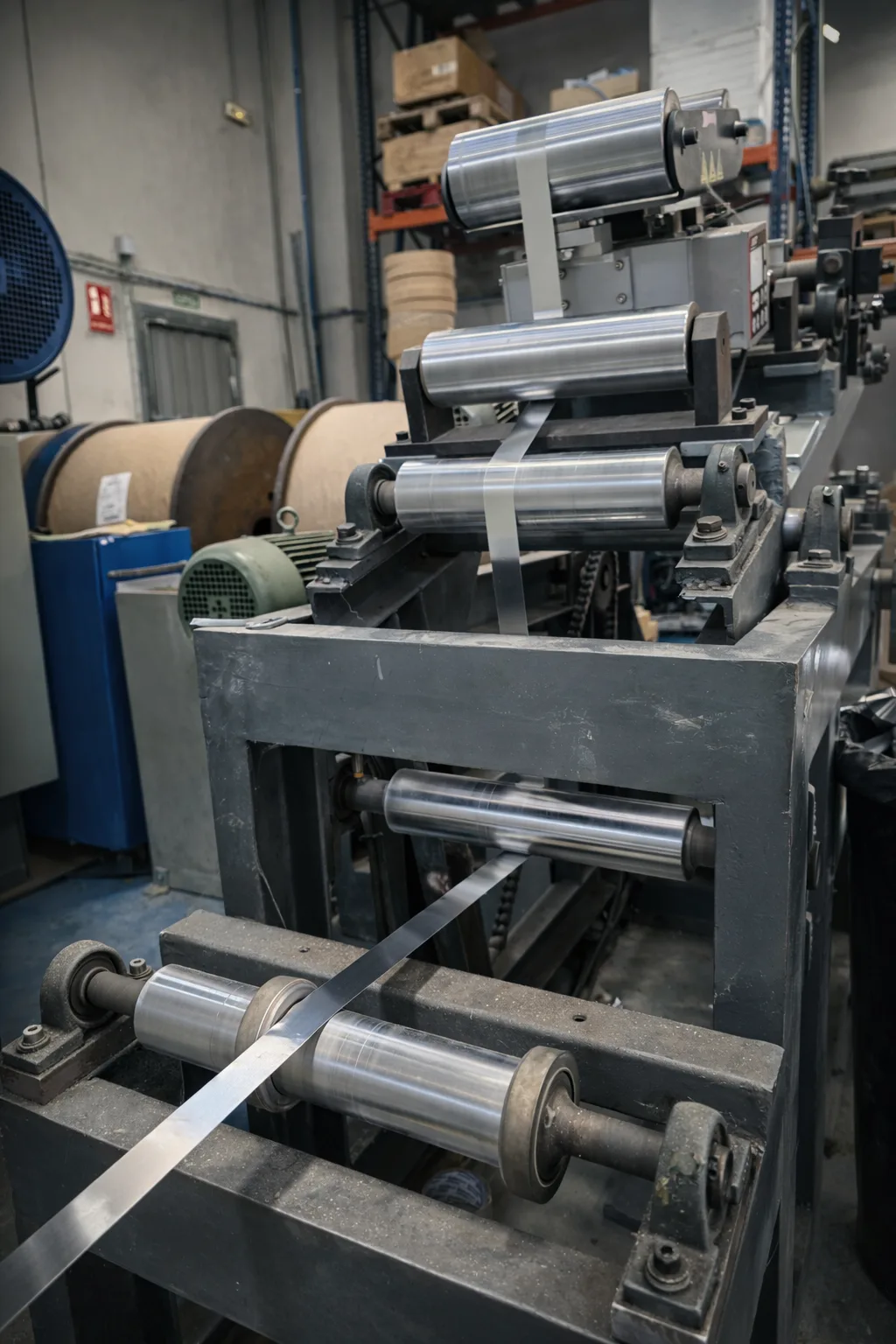

Otros formatos y dimensiones bajo consulta. Servicio de corte a medida disponible.
Sectores de aplicación
¿Necesitas asesoramiento técnico?
Nuestro equipo técnico está disponible para ayudarte a seleccionar el material óptimo para tu aplicación.
Procesamos material de nuestro stock o material suministrado por el cliente.
¿Necesita asesoramiento técnico?
Nuestro equipo técnico está disponible para ayudarle a seleccionar el material óptimo para su aplicación.
Stock local en Barcelona · Entrega inmediata en España y Portugal
