Aluminio-Copolímero
Barrera hermética contra humedad y protección mecánica en cables de energía y telecomunicaciones
Aluminio-Copolímero
La cinta de aluminio-copolímero (AL/PE) combina una lámina de aluminio con un recubrimiento de copolímero termoactivable en una o dos caras. Esta estructura proporciona una barrera hermética contra la penetración de humedad y agentes químicos, mientras que el copolímero permite la adhesión directa a la cubierta del cable durante el proceso de extrusión, formando una capa de protección compuesta que integra pantalla y cubierta en un único sistema estanco.
En la construcción de cables de energía y fibra óptica, el aluminio-copolímero actúa simultáneamente como barrera contra humedad, pantalla electromagnética y, según el espesor del aluminio, canal de retorno para corrientes de cortocircuito. El copolímero forma una unión química con las resinas de cubierta más habituales —LDPE, LLDPE, MDPE, HDPE y poliolefinas libres de halógenos (HFPO)— garantizando una adhesión permanente que elimina la posibilidad de migración de humedad entre capas.
Disponemos de espesores de aluminio desde 0,08 hasta 0,30 mm con recubrimiento de copolímero de 50 µm por cara. El espesor del aluminio se selecciona en función de los requisitos de protección mecánica y capacidad de cortocircuito, mientras que el copolímero mantiene un espesor constante optimizado para garantizar la adhesión sin aumentar innecesariamente el diámetro del cable.
En cables submarinos, el aluminio-copolímero aporta resistencia al impacto y a la compresión durante el tendido y la operación, protegiendo las capas interiores frente a las solicitaciones mecánicas del entorno marino. La barrera hermética resulta especialmente crítica en estas aplicaciones, donde cualquier penetración de agua comprometería irreversiblemente el aislamiento.
La aplicación del copolímero mediante vulcanización en caliente garantiza una adhesión perfecta tanto al sustrato de aluminio como a la cubierta del cable, eliminando el riesgo de delaminación durante la vida útil del cable incluso en condiciones de humedad permanente o ciclos térmicos.
¿Cómo elegir el adecuado?
La elección del espesor de aluminio depende del equilibrio entre requisitos de barrera, capacidad de protección frente a cortocircuito y flexibilidad del cable terminado. El espesor del copolímero (50 µm) es común a todas las referencias y está optimizado para garantizar la adhesión a las cubiertas más habituales.
| Referencia | Espesor Al | Espesor copolímero | Espesor total | Aplicación típica | Cuándo elegir |
|---|---|---|---|---|---|
| AL/PE 80/50 | 0,08 mm ±6% | 0,050 ±0,005 mm | 0,13 mm | Cables de fibra óptica, telecomunicaciones | Máxima flexibilidad, barrera básica |
| AL/PE 150/50 | 0,15 mm ±6% | 0,050 ±0,005 mm | 0,20 mm | Cables de comunicación, energía BT | Equilibrio barrera/flexibilidad |
| AL/PE 200/50 | 0,20 mm ±6% | 0,050 ±0,005 mm | 0,25 mm | Cables de energía MT | Protección mecánica reforzada |
| AL/PE 300/50 | 0,30 mm ±6% | 0,050 ±0,005 mm | 0,35 mm | Cables submarinos, energía AT | Máxima protección, capacidad cortocircuito |
Especificaciones técnicas
Los valores que se muestran a continuación corresponden a ensayos realizados según normas internacionales y permiten evaluar el comportamiento del material tanto en proceso como en servicio.
Propiedades mecánicas
| Propiedad | Método de ensayo | Valor |
|---|---|---|
| Resistencia tracción | YD/T723-2007 | ≥75 MPa |
| Elongación rotura | YD/T723-2007 | ≥25% |
| Resistencia pelado (copolímero-aluminio) | YD/T723-2007 | ≥0,45 N/mm |
| Resistencia cizalladura | YD/T723-2007 | La cinta falla en tracción antes que la unión copolímero-aluminio |
| Coeficiente fricción cinética | YD/T723-2007 | ≤0,65 |
Propiedades del copolímero
| Propiedad | Método de ensayo | Valor |
|---|---|---|
| Índice de fluidez | ASTM D1238 (190/2.16) | 10 g/10min |
| Punto de fusión | ASTM D3418 (DSC) | 100°C |
El copolímero forma unión química con: LDPE (polietileno baja densidad), LLDPE (polietileno lineal baja densidad), MDPE (polietileno media densidad), HDPE (polietileno alta densidad) y HFPO (poliolefinas libres de halógenos). Los valores mostrados son típicos y no constituyen especificaciones vinculantes.
Variantes disponibles
Configuración de recubrimiento
- Una cara — copolímero en lado interior (contacto con cubierta)
- Dos caras — copolímero en ambos lados, para aplicaciones con doble adhesión
Espesores de aluminio alternativos
- Otros espesores disponibles bajo consulta según requisitos específicos de protección
Formatos de entrega
El aluminio-copolímero se suministra en bobinas jumbo optimizadas para alimentación continua en líneas de fabricación de cable. Los formatos están diseñados para minimizar empalmes y maximizar la productividad.

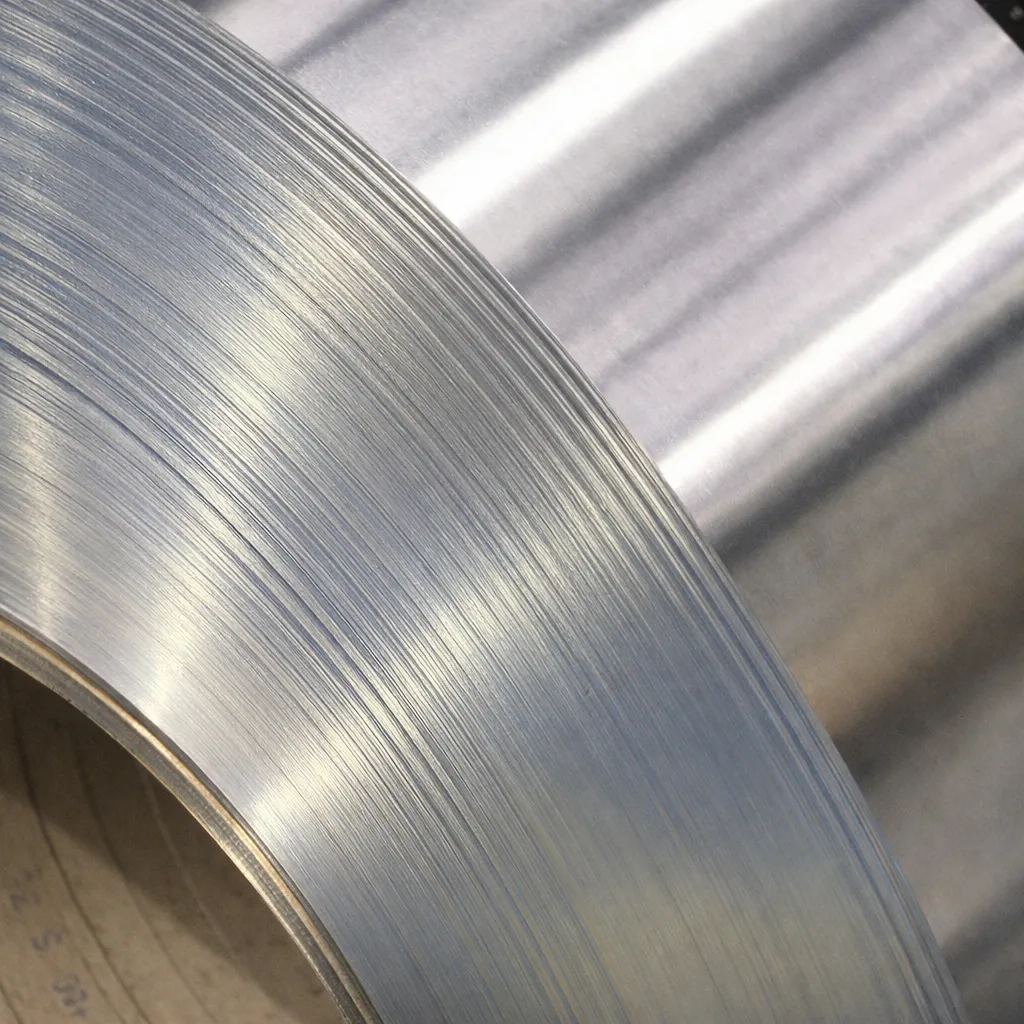

Bobina Jumbo
Bobina para alimentación continua en líneas de fabricación
Otros formatos y dimensiones bajo consulta. Servicio de corte a medida disponible.
