Cintas Water-Blocking
Bloqueo longitudinal de agua en cables de energía y comunicaciones
Cintas Water-Blocking
Las cintas water-blocking (CDZD) están constituidas por un soporte de poliéster no tejido impregnado con polvo de poliacrilato superabsorbente. Al contacto con la humedad, el poliacrilato se hincha rápidamente formando un gel que bloquea el avance longitudinal del agua en el interior del cable, limitando el daño a la zona de entrada y facilitando la localización y reparación de fallos.

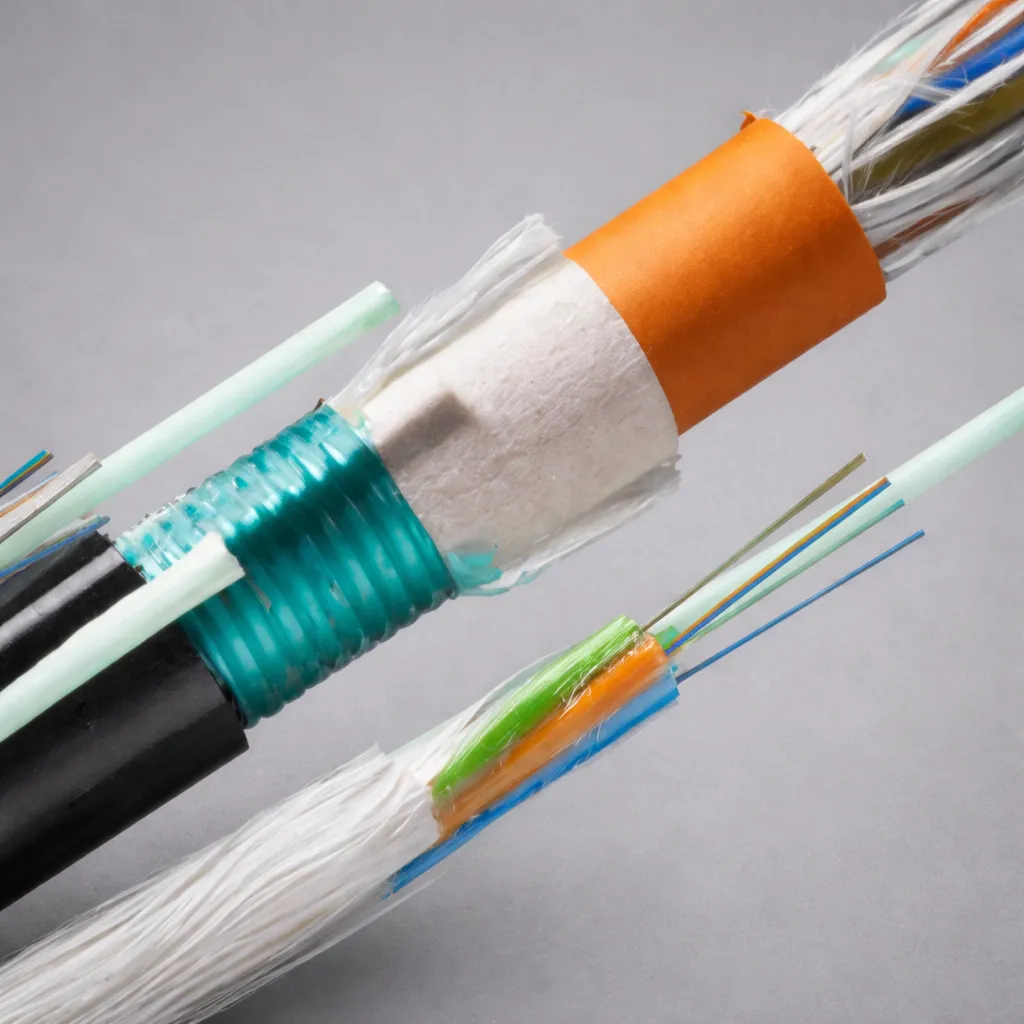

En la construcción de cables de energía y telecomunicaciones, las cintas water-blocking sustituyen a los compuestos de relleno tradicionales (flooding compounds) entre componentes del cable o bajo la armadura. Esta solución en cinta ofrece ventajas significativas frente al relleno líquido: aplicación más limpia, menor peso, facilidad de pelado durante la confección y capacidad de bloqueo activo que se mantiene durante toda la vida útil del cable.
Disponemos de espesores desde 0,10 hasta 0,30 mm con velocidades de hinchado que alcanzan ≥16 mm en 3 minutos para las referencias de mayor espesor. La estabilidad térmica de 230°C en exposiciones cortas y 90°C en servicio continuo según IEC 216 garantiza la compatibilidad con los procesos de extrusión y con las condiciones de operación habituales en cables de energía.
El mecanismo de protección es pasivo hasta que se produce la entrada de agua: la cinta permanece seca y flexible durante la operación normal del cable, activándose únicamente cuando detecta humedad. Esta característica diferencia las cintas hinchantes de las barreras metálicas, que proporcionan estanqueidad permanente pero no pueden contener una penetración una vez producida.
La selección del espesor depende del espacio disponible entre componentes del cable y del volumen de agua que se prevé gestionar en caso de fallo. Referencias de mayor espesor ofrecen mayor capacidad de absorción y velocidad de hinchado, mientras que las más finas se adaptan a construcciones compactas donde el espacio es limitado.
¿Cómo elegir el adecuado?
La elección de la referencia adecuada depende del equilibrio entre capacidad de bloqueo requerida, espacio disponible en la construcción y resistencia mecánica durante el proceso de fabricación. La velocidad de hinchado indica la rapidez de respuesta ante la presencia de agua.
| Referencia | Espesor | Gramaje | Resist. tracción | Hinchado 1 min | Hinchado 3 min | Cuándo elegir |
|---|---|---|---|---|---|---|
| CDZD-10 | 0,10 ±0,01 mm | 40 ±5 g/m² | ≥20 N/cm | ≥3 mm | ≥4 mm | Espacios muy reducidos, construcciones compactas |
| CDZD-15 | 0,15 ±0,03 mm | 60 ±5 g/m² | ≥25 N/cm | ≥5 mm | ≥8 mm | Cables de comunicación, espacios limitados |
| CDZD-18 | 0,28 ±0,03 mm | 65 ±15 g/m² | ≥30 N/cm | ≥6 mm | ≥9 mm | Equilibrio capacidad/espacio |
| CDZD-20 | 0,20 ±0,03 mm | 70 ±10 g/m² | ≥30 N/cm | ≥10 mm | ≥12 mm | Cables de energía BT/MT |
| CDZD-25 | 0,25 ±0,03 mm | 80 ±10 g/m² | ≥35 N/cm | ≥10 mm | ≥14 mm | Alta capacidad de absorción |
| CDZD-30 | 0,30 ±0,03 mm | 90 ±10 g/m² | ≥35 N/cm | ≥12 mm | ≥16 mm | Máxima protección, cables AT |
Especificaciones técnicas
Los valores que se muestran a continuación corresponden a ensayos realizados según normas internacionales y permiten evaluar el comportamiento del material tanto en proceso como en servicio.
Referencias de espesor fino (CDZD-10 a CDZD-18)
| Propiedad | Método de ensayo | CDZD-10 | CDZD-15 | CDZD-18 |
|---|---|---|---|---|
| Espesor (mm) | ISO 9073-2 | 0,10 ±0,01 | 0,15 ±0,03 | 0,28 ±0,03 |
| Gramaje (g/m²) | ISO 9073-1 | 40 ±5 | 60 ±5 | 65 ±15 |
| Resistencia tracción (N/cm, mín.) | ISO 9073-3 | ≥20 | ≥25 | ≥30 |
| Elongación (%, mín.) | ISO 9073-3 | ≥12 | ≥12 | ≥12 |
| Velocidad hinchado 1 min (mm) | GB 450 | ≥3 | ≥5 | ≥6 |
| Velocidad hinchado 3 min (mm) | GB 450 | ≥4 | ≥8 | ≥9 |
Referencias de espesor medio-alto (CDZD-20 a CDZD-30)
| Propiedad | Método de ensayo | CDZD-20 | CDZD-25 | CDZD-30 |
|---|---|---|---|---|
| Espesor (mm) | ISO 9073-2 | 0,20 ±0,03 | 0,25 ±0,03 | 0,30 ±0,03 |
| Gramaje (g/m²) | ISO 9073-1 | 70 ±10 | 80 ±10 | 90 ±10 |
| Resistencia tracción (N/cm, mín.) | ISO 9073-3 | ≥30 | ≥35 | ≥35 |
| Elongación (%, mín.) | ISO 9073-3 | ≥12 | ≥12 | ≥12 |
| Velocidad hinchado 1 min (mm) | GB 450 | ≥10 | ≥10 | ≥12 |
| Velocidad hinchado 3 min (mm) | GB 450 | ≥12 | ≥14 | ≥16 |
Propiedades térmicas y ambientales
| Propiedad | Método de ensayo | Valor |
|---|---|---|
| Estabilidad térmica corto plazo | Q/TR.J02.031-2000 | 230°C |
| Estabilidad térmica largo plazo | IEC 216 | 90°C |
| Contenido de humedad | ISO 287 | ≤8% |
Construcción
| Componente | Material |
|---|---|
| Soporte | Poliéster no tejido |
| Agente activo | Polvo de poliacrilato superabsorbente |
| Tipo | Simple cara, no conductora |
Los valores mostrados son típicos y no constituyen especificaciones vinculantes.
Variantes disponibles
Tipo de cinta
- Simple cara no conductora (CDZD) — estándar
- Semiconductora (WBSC2S) — para cables de alta tensión con control de descargas parciales
Aplicación del agente hinchante
- Una cara — estándar
- Configuraciones especiales bajo consulta
Formatos de entrega
El formato de suministro influye directamente en la continuidad del proceso y en la eficiencia del encintado. El material puede suministrarse en distintos formatos y dimensiones adaptadas a cada tipo de máquina y velocidad de producción.

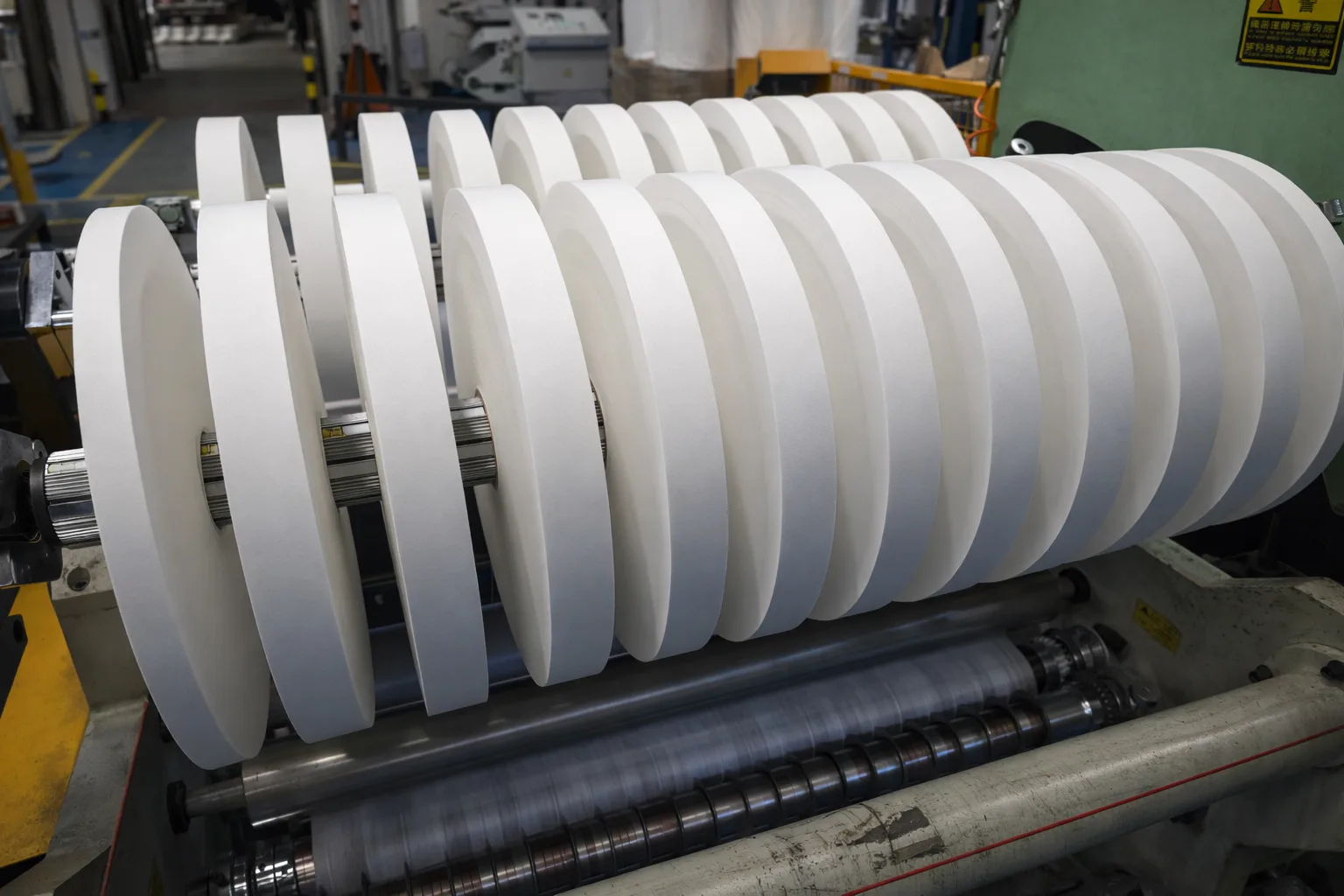

Pad / Roll (galleta)
Formato en galleta
Spool (carrete TWS / STS)
Carrete automático
Otros formatos y dimensiones bajo consulta. Servicio de corte a medida disponible.
