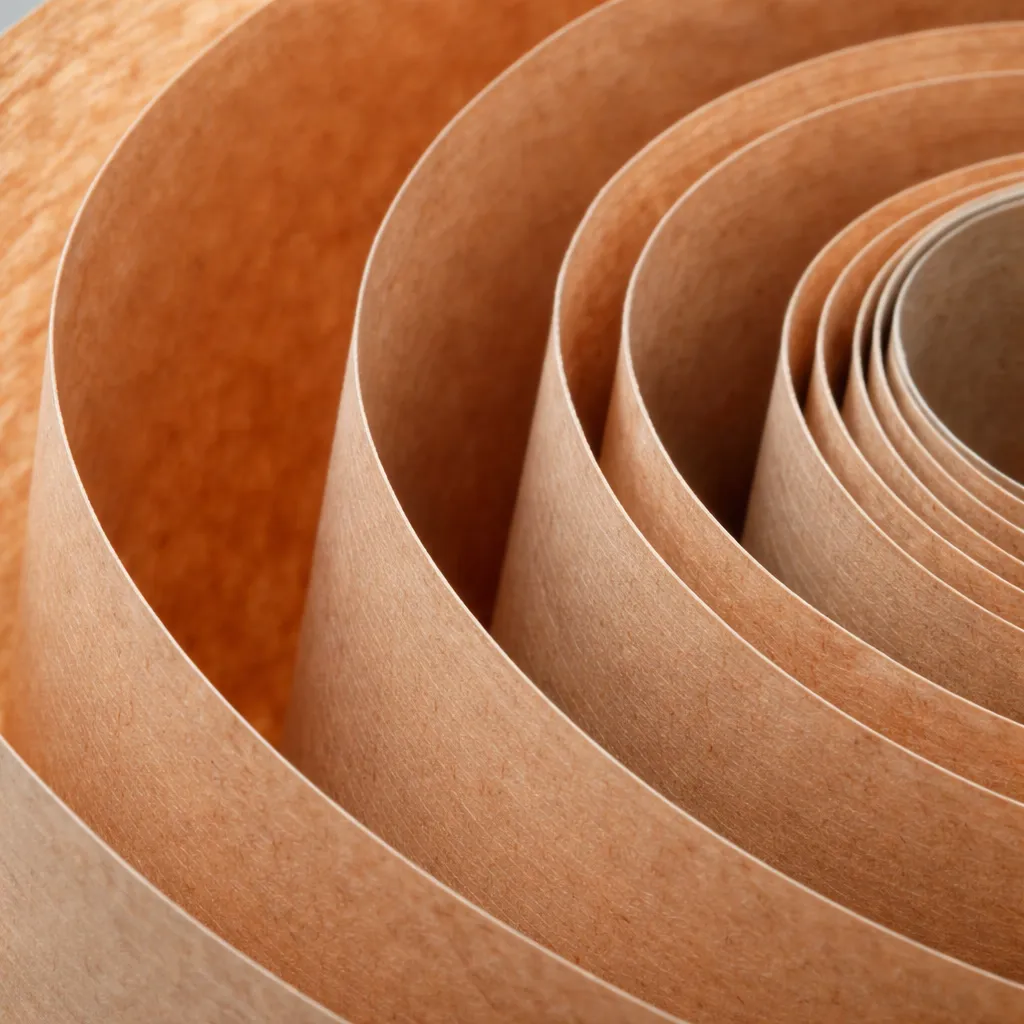

Papel Eléctrico

Name: Papel Eléctrico
Brand: OR64

Aislamiento dieléctrico a base de celulosa para transformadores, cables y máquinas eléctricas

Contacte con nosotros

Producto

Papel Eléctrico

El papel eléctrico es un material aislante a base de celulosa pura fabricado a partir de pulpa kraft de madera al sulfato, sin blanquear ni aditivos químicos. Su estructura fibrosa homogénea proporciona elevada rigidez dieléctrica, excelente compatibilidad con aceites y líquidos aislantes, y resistencia mecánica suficiente para soportar los esfuerzos del bobinado y la operación en servicio. Las propiedades del papel aislante eléctrico están regidas por la norma IEC 60641.

En la fabricación de transformadores sumergidos en aceite, el papel kraft cubre los conductores de cobre o aluminio proporcionando aislamiento eléctrico entre espiras y entre capas. Durante el proceso de impregnación al vacío (típicamente 60-80°C, mínimo 72 horas), el papel absorbe aceite hasta un 150-180% de su masa inicial, mejorando significativamente sus propiedades dieléctricas y térmicas. Esta combinación papel-aceite constituye el sistema de aislamiento principal del transformador.

En la construcción de cables, el papel aislante actúa como separador entre componentes y como barrera dieléctrica en cables de media y alta tensión impregnados en aceite. Los cables submarinos, que trabajan con voltajes muy elevados, utilizan papeles aislantes de 65 a 155 g/m² que, además de su función dieléctrica, contribuyen al bloqueo de agua en caso de fallo del revestimiento exterior gracias a su capacidad de absorción e hinchamiento.

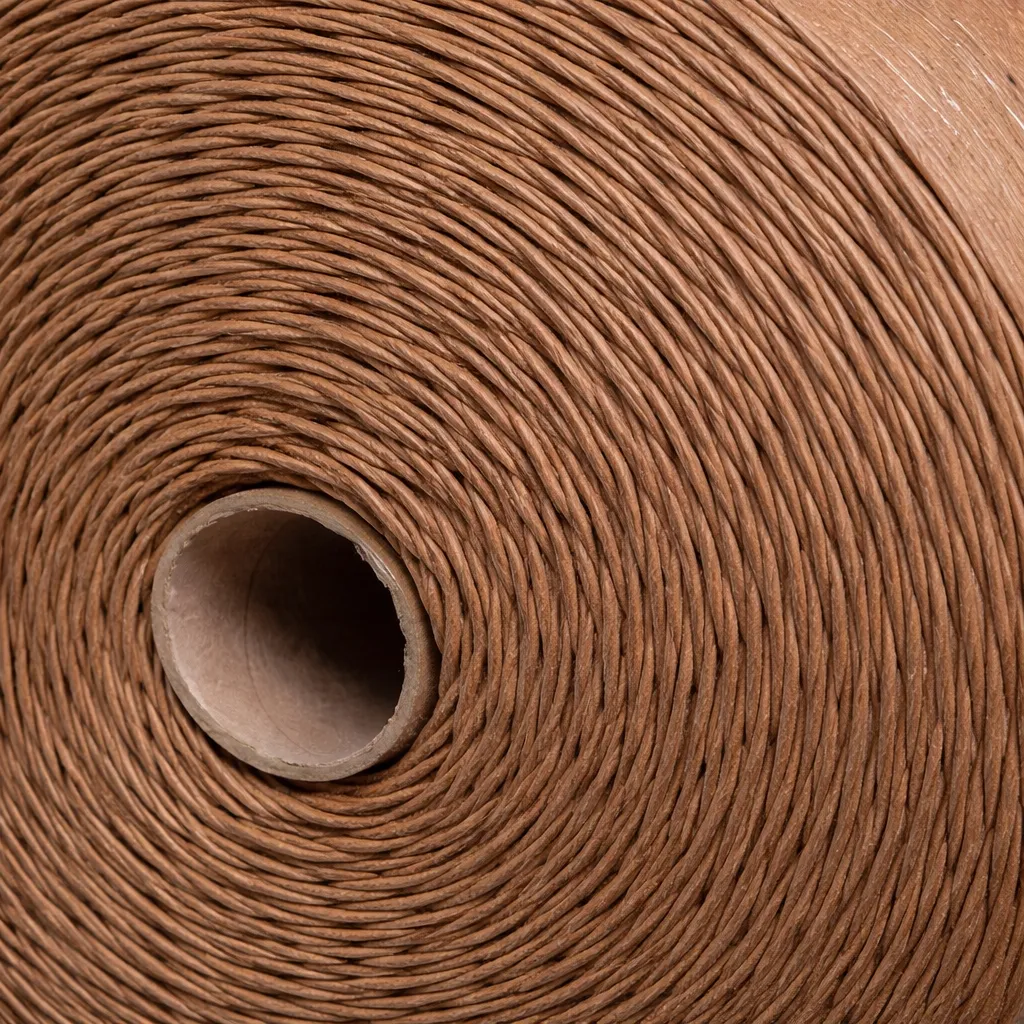

Detalle macro del núcleo de bobina de papel eléctrico

La ausencia de elementos metálicos, arena o sustancias conductoras garantiza alta resistencia al plegado, al desgarro y estabilidad dimensional durante el ciclo de vida del equipo. El papel eléctrico no tiene punto de fusión definido, lo que le permite soportar esfuerzos térmicos de corta duración de hasta 350°C sin degradación catastrófica.

Guía de selección

¿Cómo elegir el adecuado?

La selección del papel eléctrico depende de la aplicación, el proceso de fabricación y las condiciones de servicio. Los principales tipos disponibles se diferencian por su estructura y propiedades mecánicas.

Tipos de papel eléctrico

Tipo	Estructura	Aplicación principal	Características
Papel Kraft	Liso, fibra larga	Recubrimiento de conductores, aislamiento de capas	Alta resistencia tracción, buena impregnación
Papel Crepé	Superficie ondulada	Geometrías irregulares, bobinas complejas	Alta elongación (15-300%), conformabilidad
Papel Presspan	Calandrado, alta densidad	Separadores estructurales, barreras	Mayor espesor, rigidez mecánica
Papel DDP	Con puntos de resina epoxi	Bobinas de transformadores de potencia	Unión entre capas, resistencia a cortocircuito

Selección por aplicación

Aplicación	Tipo recomendado	Gramaje típico	Observaciones
Transformadores de potencia (aceite)	Kraft, DDP	25 - 120 g/m²	Impregnación con aceite dieléctrico
Transformadores de distribución	Kraft, Crepé	40 - 80 g/m²	Clase térmica A (105°C)
Cables MT/AT impregnados	Kraft	65 - 155 g/m²	Alta rigidez dieléctrica
Motores y bobinas	Presspan	Variable	Clase térmica B (130°C) disponible
Envase alimentario	Kraft especial	Según aplicación	Consultar grados específicos

Datos técnicos

Especificaciones técnicas

Los valores indicados corresponden a rangos típicos de la industria según norma IEC 60641. Especificaciones exactas disponibles bajo consulta según referencia.

Propiedades mecánicas típicas

Propiedad	Papel Kraft	Papel Crepé	Norma
Gramaje	25 - 180 g/m²	25 - 180 g/m²	IEC 60641
Espesor	0,05 - 0,50 mm	0,35 - 0,90 mm	IEC 60641
Elongación	2 - 5%	15 - 300%	IEC 60641
Resistencia tracción	Alta	Media-Alta	IEC 60641

Propiedades eléctricas típicas

Propiedad	Valor típico	Observaciones
Rigidez dieléctrica	10 - 12 kV/mm	Papel seco; mejora con impregnación
Resistividad	Alta	Varía con humedad e impregnación
Factor de pérdidas	Bajo	Mejora con impregnación en aceite

Propiedades térmicas

Propiedad	Valor	Observaciones
Clase térmica A	105°C	Servicio continuo, papel kraft estándar
Clase térmica B	130°C	Presspan calandrado
Resistencia corta duración	Hasta 350°C	Sin punto de fusión definido

Composición

Propiedad	Descripción
Material base	100% celulosa sulfatada (pulpa kraft)
Blanqueantes	Sin blanquear
Aditivos químicos	Sin aditivos, aprestos ni rellenos
Partículas conductoras	Libre de elementos metálicos

Grado de polimerización (DP): El grado de polimerización según IEC 450 caracteriza el estado del papel y su vida útil remanente. Un papel kraft nuevo presenta DP entre 1000 y 1500. Durante la operación del transformador, el DP disminuye progresivamente; convencionalmente se considera fin de vida útil cuando alcanza DP ≈ 200. Los valores mostrados son orientativos. Consultar especificaciones exactas según referencia y aplicación.

Personalización

Variantes disponibles

Por tipo de papel

Kraft liso — recubrimiento de conductores
Crepé — alta elongación para geometrías complejas
Presspan — barreras y separadores estructurales

Por clase térmica

Clase A (105°C) — aplicaciones estándar
Clase B (130°C) — aplicaciones con mayor exigencia térmica

Formatos especiales

Papel DDP (Diamond Dotted Paper) — con puntos de resina epoxi para bobinas de transformadores de potencia

Suministro

Formatos de entrega

Bobinas / Rollos

Ancho disponible Según especificación cliente

Core ID 76 mm, 152 mm (otros bajo pedido)

Presentación Rollos, bobinas

Cintas cortadas

Ancho Desde 10 mm hasta ancho jumbo

Formato Pad, spool

Otros formatos y dimensiones bajo consulta. Servicio de corte a medida disponible.

Aplicaciones

Sectores de aplicación

Aplicaciones típicas

Aplicación	Función del producto
Transformadores sumergidos en aceite	Aislamiento de conductores y entre capas
Cables MT/AT impregnados	Barrera dieléctrica, separación
Motores eléctricos	Aislamiento de ranuras y entre espiras
Bobinas y devanados	Separación entre capas, aislamiento
Condensadores	Dieléctrico impregnado
